Lärmabstrahlung von Einzelkörpern

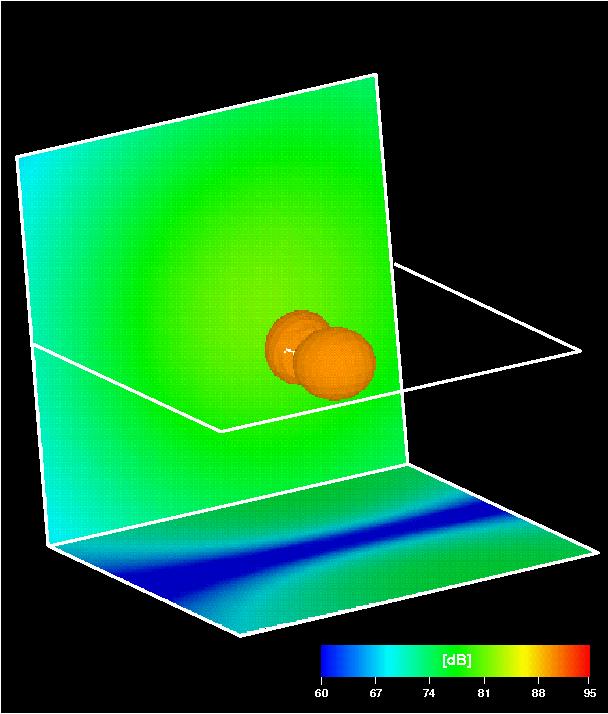

Isofläche des Schallpegels (90dB), der sich aus der linearen überlagerung des Schalls der vier Hornteilstücke ergibt. Für die horizontale Lärmbelastung ist vor allem deren Beitrag von Bedeutung.

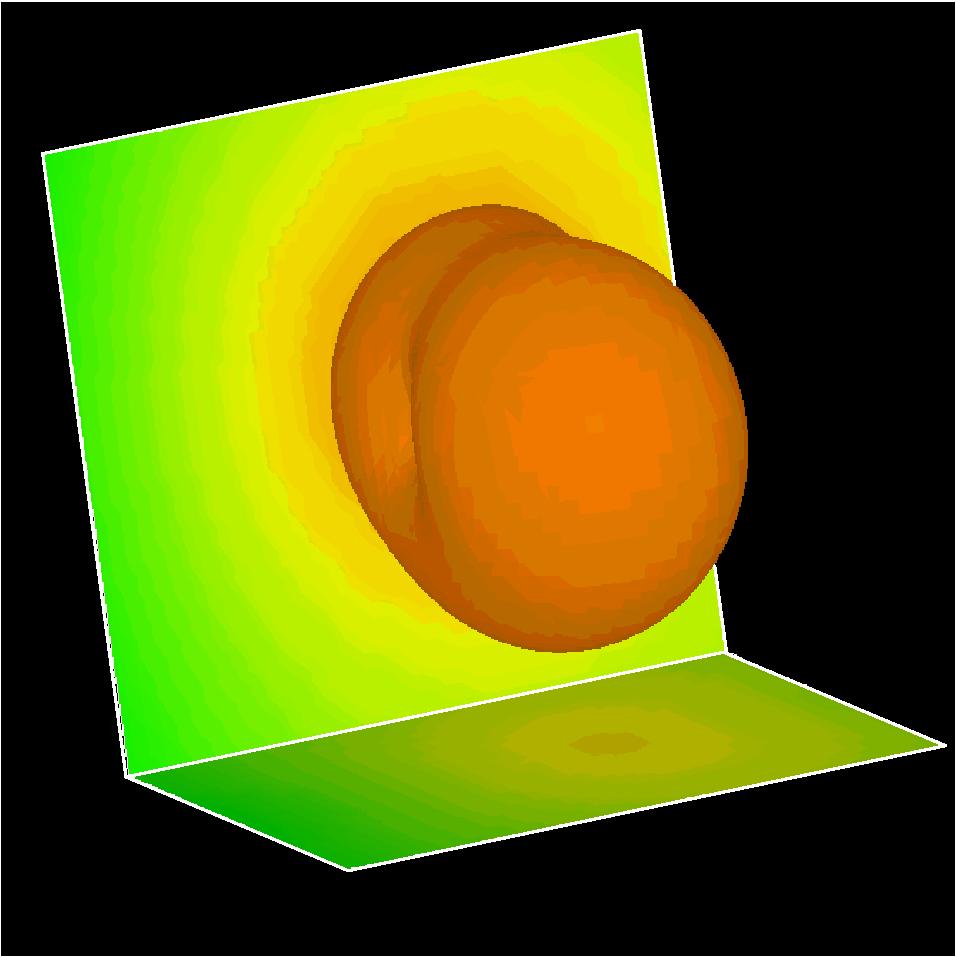

Fläche gleichen Schallpegels (90dB) für das rechte, vertikale Hornteilstück. Die Hauptabstrahlrichtung liegt genau in y- Richtung.

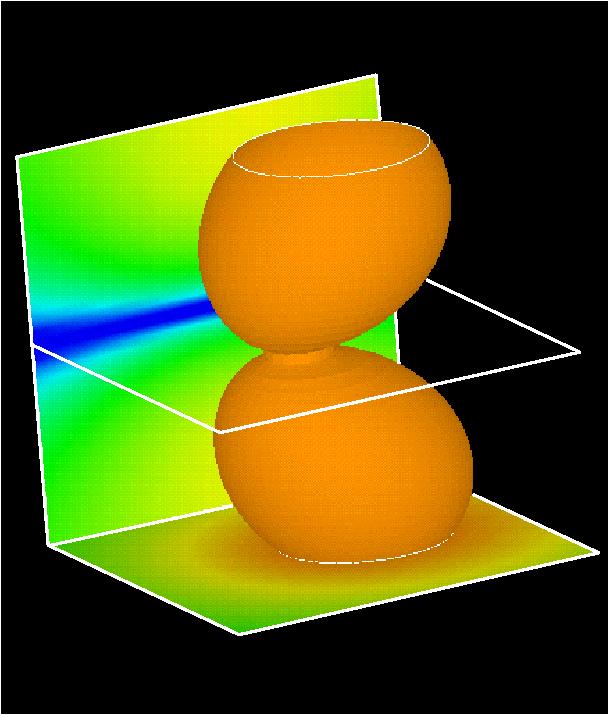

Fläche gleichen Schallpegels (90dB) für die obere, horizontale Schleifleiste. Die abgestrahlte Schalleistung ist deutlich stärker als diejenige der Hörner. Da die Hauptabstrahlrichtung vertikal liegt, liefert dieser Anteil aber keinen maßgeblichen Beitrag zur Lärmbelastung in horizontaler Richtung.

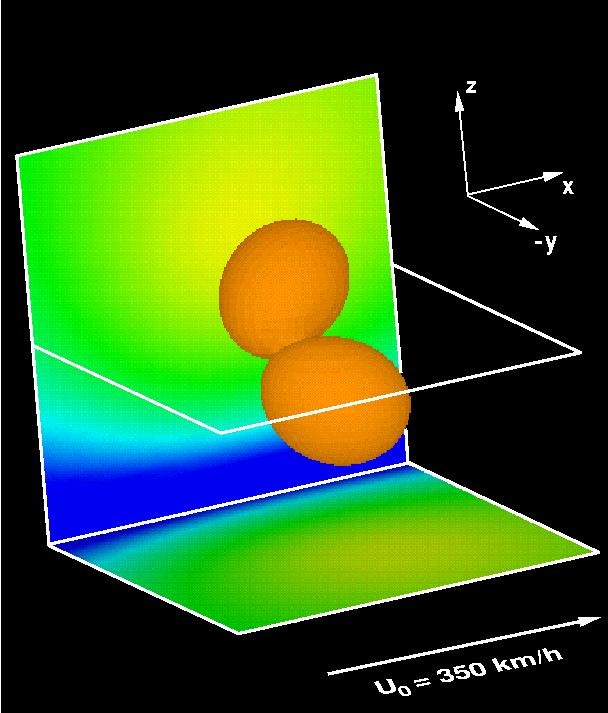

Fläche gleichen Schallpegels (90dB) für das linke, schräge Hornteilstück. Deutlich erkennbar ist hier der Dipolcharakter des Schallfeldes, welches sich senkrecht zum (schräg im Raum liegenden) Zylinder orientiert und sich im strömenden Medium durch Konvektion verformt.
