Visualisierung des Schallfeldes

Die Visualisierung des errechneten, dreidimensionalen Schallfeldes erfolgt mit Hilfe des Programms VISUAL3D. Dieses Programmpaket erlaubt die genaue Auswertung der Daten mit Hilfe von ein- oder zweidimensionalen Schnitten durch das Schallfeld sowie die Darstellung von Isoflächen der Schallabstrahlung eines Körpers bzw. der überlagerung von Schallfeldern aller Teilkörper des Stromabnehmers. Die graphische Darstellung erleichtert die Optimierung des Stromabnehmers hinsichtlich seiner Schallabstrahlung.

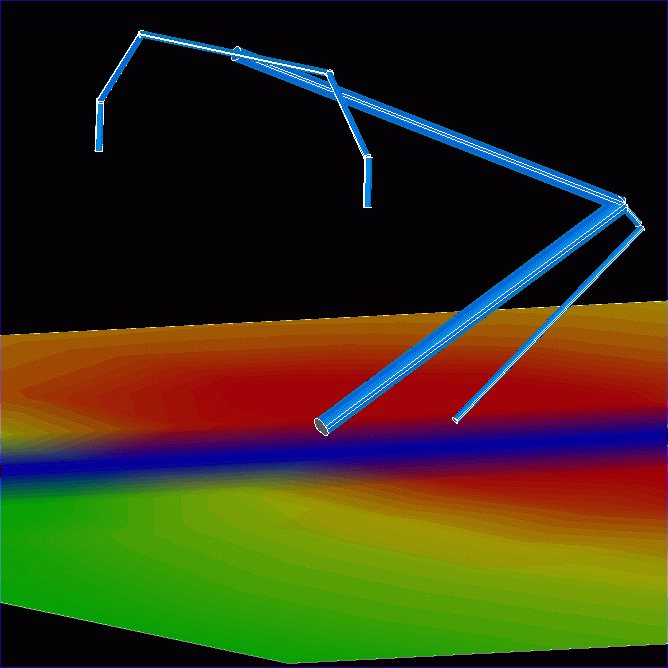

Vereinfachtes Modell eines ICE-Stromabnehmers, zusammengesetzt aus 9 Kreiszylindern. Dargestellt wird außerdem ein zweidimensionaler Schnitt in der x,y-Ebene durch das Schallfeld des linken, senkrechten Hornteilstücks.

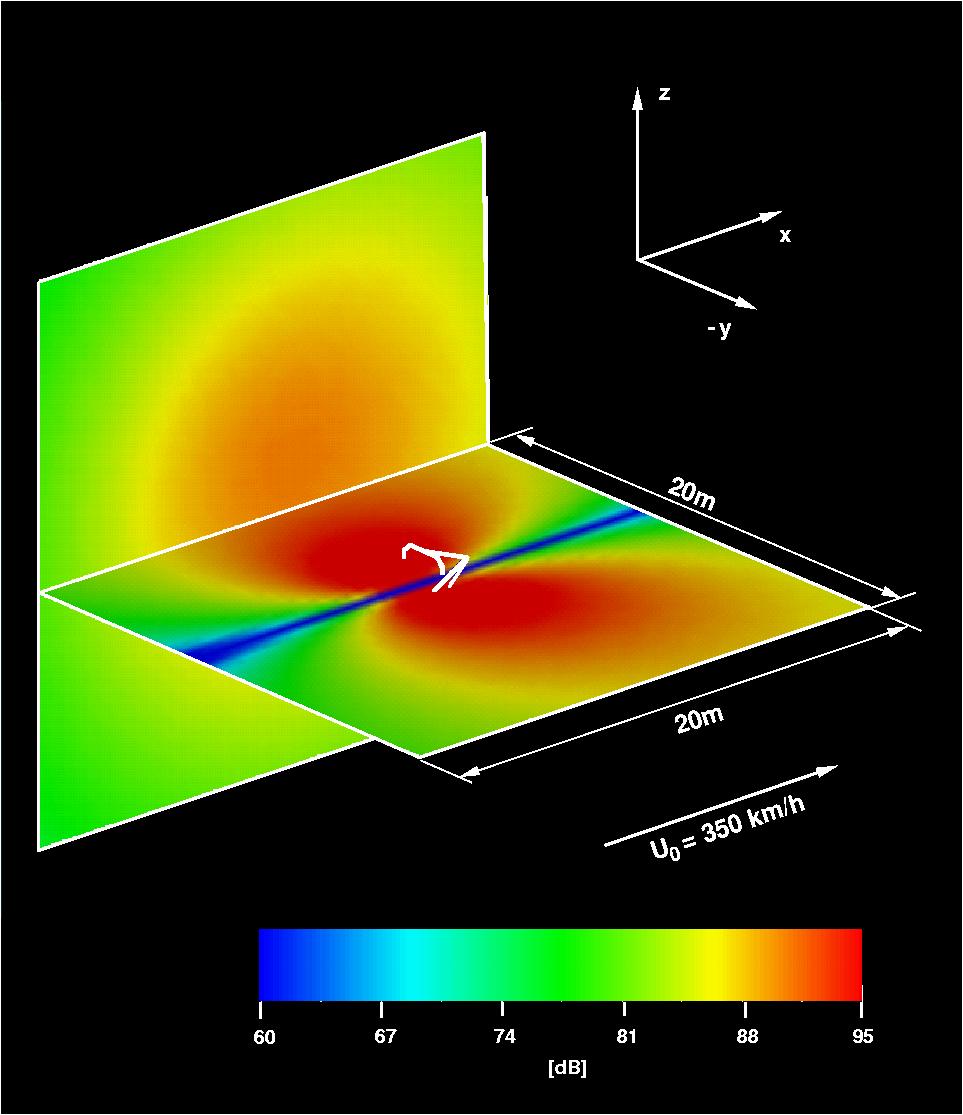

Schnitt in der x,y-Ebene und x,z-Ebene durch das abgestrahlte Schallfeld des linken, senkrechten Hornteilstücks. Die x,y-Ebene liegt auf der Höhe des Stromabnehmerfußpunktes, die x,z- Ebene befindet sich in 10m Abstand von der Symmetrieebene. Dargestellt sind Schallpegel zwischen 60dB (blau) und 95dB (rot). Die Fahr- bzw. Anströmgeschwindigkeit beträgt: U₀= 350 km/h.
