Buchumschläge mit LaTex erstellen
Spätestens beim Binden der Diplomarbeit stellt man fest, dass das erstellte Titelblatt ganz ungünstig hinter dem eigentlichen Umschlag verschwindet. Dieses amateurhafte Aussehen ist nicht unbedingt die Krönung der über Monate investierten Arbeit. Auf dieser Seite wird das Erstellen eines Buchumschlags mit bedrucktem Buchrücken in LaTex beschrieben. Die Beispiele sind für das Format A4 ausgelegt und können z.B. für eine Diplomarbeit verwendet werden. Mit wenig Aufwand können die Vorlagen auf andere Formate umgestellt werden.
Was braucht man?
Um einen Stapel Papier mit einem bedruckten Umschlag zu versehen eignet sich die sogenannte Umschlagbindung. Hierbei besteht der ganze Umschlag aus einem Blatt Papier oder Pappe. Dieses Blatt wollen wir mit LaTex bedrucken. Das Blatt muß natürlich mindestens doppelt so groß wie das Format des Buches zuzüglich Buchdicke und Rändern. Es bietet sich das weit verbreitete Format A3+ (329 x 482,6 mm) an. Um den Buchrücken beschriften zu können, brauchen wir die Möglchkeit Texte vertikal zu drucken. Hierfür wird das LaTex-Paket rotate verwendet. Die freie Platzierung von Text wird mit dem Befehl \put realisiert. Zum einfachen Einstellen der Ränder wird noch das Paket vmargin geladen.
Vorlage
Um die Systemunabhängigkeit der Vorlage zu erreichen, habe ich Umlaute in der einfachsten Form, sprich mit /"{a} usw. geschrieben. Die Titelseite selbst ist folgendermassen aufgebaut: Es wird zunächst eine Titelseite mit /begin{title} eingeleitet. Dadurch wird z.B. die Seitenzahl unterdrückt. Das Logo wird in einer figure-Umgebung rechtsbündig mit /begin{flushright} platziert. Danach wird eine zweispaltige Tabelle ohne sichtbare Rahmen eröffnet. Die Tabelle ermöglicht es, die Titelseite in zwei Felder aufzuteilen und somit eine klare Linie dem Layout zu geben.
Alles was in der Vorlage auf die Seite gedruckt wurde, kann auch mit dem sehr mächtigen Befehl put beliebig plaziert werden. Hier kann man sich an der Platzierung der Buchrückenbeschriftung orientieren. Mit put ist es relativ einfach ein Hintergrundbild einzufügen. Da der ganze Umschlag später auf die richtigen Maße zugeschnitten wird, hat man die Möglichkeit es bis zum Rand zu bedrucken.
Die LaTex-Quelldatei ist hier: umschlag.tex. Zusätzlich wird das Bild tu-logo-vector.pdf benötigt.
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% scrreprt ist eine verbesserte Version von report
\documentclass[11pt]{scrreprt}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Paket zum sezten der Papiergroesse und Raendern
\usepackage{vmargin}
\setpapersize[landscape]{A3} % aus vmargin
%\setmarginsrb{leftmargin}{topmargin}{rightmargin}{bottommargin}{headheight}{headsep}{footheight}{footskip}
\setmarginsrb{23.8cm}{1.8cm}{2.5cm}{2.3cm}{\baselineskip}{0.9cm}{1.1cm}{1.4cm}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Einbinden von Bildern
\usepackage{graphics}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
\usepackage[ansinew]{inputenc}
\usepackage[T1]{fontenc}
\usepackage{ae}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% drehen von Text, wird für die beschriftung des
% Buchrueckens benoetigt
\usepackage{rotating}
\begin{document}
% Titelseite
\begin{titlepage}
\begin{center}
\begin{figure}[ht]
\vspace*{-0.8cm}
% Logo einfuegen
\begin{flushright}
\includegraphics[height=2.05cm]{tu-logo-vector}
\end{flushright}
\end{figure}
\vspace*{1.0cm}
\begin{tabular}{p{20mm}l}
\hline \\[3mm]
&{\huge \textbf{DIPLOMARBEIT}}\\[1.0cm]
&{\LARGE \textbf{Numerische Quadratur des Kreises}}\\[0.1cm]
&{\LARGE \textbf{unter Ber\"{u}cksichtung der Erdkr\"{u}mung}}\\[1.0cm]
\hline \\[3.0cm]
&\large bei\\[0.25cm]
&\Large Prof. Dr.-Ing. M. Muster\\[0.2cm]
&\Large Mustermann\"{a}\"{o}\"{u}-Institut\\[0.2cm]
&\Large TU Berlin\\[2.0cm]
&\large vorgelegt von\\[0.25cm]
&\Large Max Mustermann\\[0.2cm]
&\Large Matrikelnr. 00000\\[0.2cm]
&\Large Mustermannstr. 10\\[0.2cm]
&\Large 10000 Berlin\\[2.7cm]
\setlength{\unitlength}{1.0cm}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Buchruecken beschriften
\begin{picture}(0,0)
\put(-5,0.5){\begin{sideways}{\Large\textbf{DIPLOMARBEIT}}\end{sideways}}
\put(-5,19){\begin{sideways}{\Large\textbf{M. Mustermann}}\end{sideways}}
\end{picture}
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
&\Large November 2014
\end{tabular}
\end{center}
\end{titlepage}
\end{document}
Nach dem Ausführen von pdflatex umschlag.tex sieht das Ergebnis so aus:
Was man vermeiden sollte

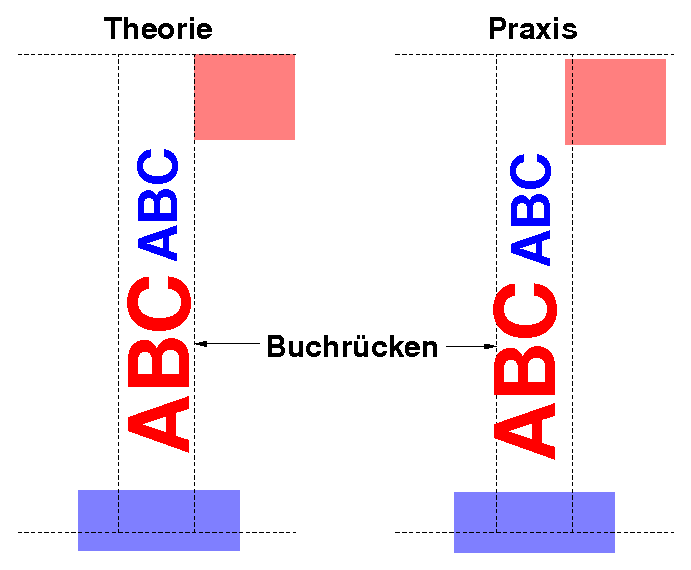

Man sollte immer beachten, dass die Toleranz beim Aufkleben des Umschlags auf den Papierstapel je nach Mühe des Bearbeiters etwa 1 bis 2 Milimeter beträgt. Im folgenden Bild sind zwei Buchrücken in Theorie und Praxis zu sehen. Die roten Objekte erlauben weing Toleranz, die bläulichen sind dagegen relativ unempfindlich gegen Verschiebung.
Deshalb:
Die Höhe der Beschriftung des Buchrückens sollte in der Höhe mindestens 3 mm unter der
Buchdicke liegen, um eine Toleranz zu erlauben. Im anderen Fall führt die kleinste
Verschiebung zu einem unschönen Ergebnis.
Genauso ungünstig sind Graphiken und Texte die exakt entlang der gebundenen Kante
verlaufen. Da diese niemals exakt getroffen wird ist eine Ungenauigkeit vorprogrammiert.
Bilder, die bis zur Aussenkante des Umschlags reichen sollen, sollten im
umgeschnittenen Umschlag deutlich über die theoretische Berandung des Umschlags hinausgehen.
Anderenfalls kann ein unbedruckter Streifen am Rand durch Verschiebung entstehen.
Ausdrucken
Um teuren Ausschuß zu vermeiden sollte der Umschlag zunächst auf einem gewöhnlichen A4-Papier z.B. mit dem Acrobat Reader (die folgenden Ausführungen beziehen sich auf dieses Programm) ausgedruckt werden. Zunächst wird die Seite mit der Option "auf Seite anpassen" ausgedruckt um zu sehen, ob der Buchrücken wirklich in der Mitte liegt. Eine leichte Verschiebung ist umproblematisch, da der Buchrücken vom Mitarbeiter des Copyshops (mehr oder weniger!) zentriert wird.
Meine Umschläge habe ich bei Sprintout in der Grunewaldstr. 18 (Ecke Schwäbische Straße) in Berlin-Schöneberg ausgedruckt und binden lassen. Je nach Auftragslage ist mit einer Wartezeit zu rechnen.
Dank
Den groben Entwurf der Titelseite habe ich irgendwann im Internet gefunden und danke hiermit dem Autor, deren Namen ich nicht mehr weiß.
